混凝土用鋼纖維質量檢測包含哪些檢測項目？

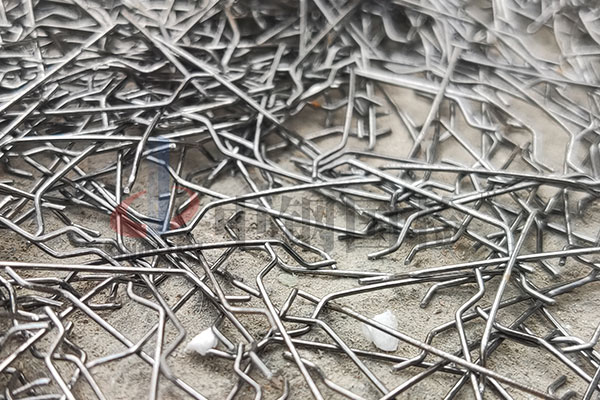

性能，而傳統的混凝土已經不能再滿足需求了。為提高混凝土的抗壓強度，減少混凝土承受荷載后的損傷，在混凝土中添加鋼纖維，能夠顯著的改善混凝土的受力性能。隨著鋼纖維混凝土的迅速發展，對其中鋼纖維的研究也是十分必要的。

混凝土用鋼纖維質量檢測包含表面質量檢測、尺寸測量、重量偏差、抗拉強度、彎曲性能、加工碎屑以及彈性模量等多個方面

表面質量檢測：
試樣的表面質量通過目視法進行檢驗，要求鋼纖維表面應該保持干燥清潔，不應粘有殘留物，包括表面氧化物、油污、污垢及其他影響鋼纖維在混凝土中和易性的物質。

尺寸測量：
鋼纖維長度的測定應使用分度值不大于0.1mm的量具，長度精確至0.1mm。當需要測量伸展長度時，應手工展直或在木質平面、塑料平面、銅平面上用相似材質的錘子錘直。整個展直過程中，纖維截面應不發生變化。

直徑的測量。對于圓形截面的鋼纖維，直徑的測量應使用分度值為0.01mm的外徑千分尺，在同一橫截面內沿兩個垂直方向測定直徑，精確至0.01mm，計算其平均值，結果應修約至0.01mm。對于矩形截面鋼纖維，纖維寬度及厚度的測量應使用精度為0.01mm的外徑千分尺，鋼纖維的等效直徑根據相應的公式進行計算。對于不規則截面的鋼纖維，應確定鋼纖維的質量之和和伸展長度之和，質量應精確到0.001g，按照相應的公式進行計算。

重量偏差試驗：
對隨機抽取的樣品進行重量檢測。稱量儀器使用前應調整至水平位置，稱量儀器的精度應不大于公稱重量的0.1%。要求每個包裝內的產品凈重偏差應不超過額定重量的±1%即為合格。

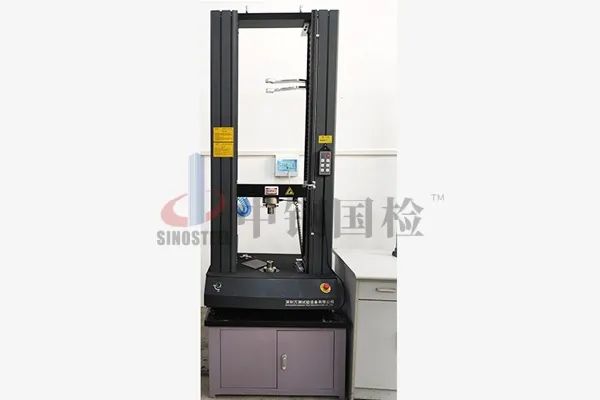

抗拉強度試驗：
鋼纖維的抗拉強度應按照相關標準的要求進行測量，采用實測最大拉力值除以實測鋼纖維橫截面計算。不同類型的鋼纖維的抗拉強度的測定要求不同，例如對于Ⅲ類、Ⅳ類、Ⅴ類鋼纖維的抗拉強度由鋼纖維測定，試驗機夾具間的鋼纖維最小長度20mm，纖維的公稱抗拉強度由實測最大拉力值除以纖維截面積，截面積按實測等效直徑計算的來。

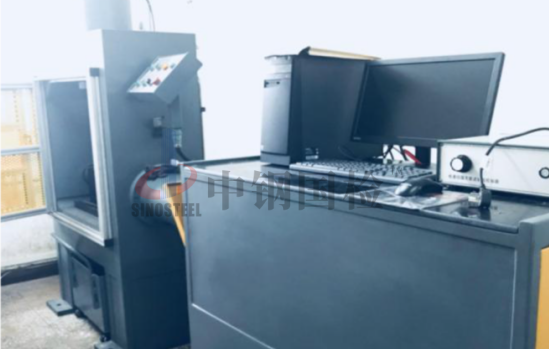

彎曲性能試驗：
彎曲試驗宜使用自動彎曲試驗機將試樣沿直徑為3.0mm的支撐軸在同一平面內的兩個相反方向做90°的勻速往復彎折，試樣彎曲90°并返回到初始位置為一次彎曲。彎曲試驗也可采用人工彎折，但應有合適的工裝來確保鋼纖維在同一平面內往返彎折，且每次鋼纖維彎折角度應保證90°。記錄最終彎折次數。注意對于不同類型的鋼纖維，彎曲性能的要求也各不相同，例如對于Ⅰ類、Ⅱ類、Ⅳ類鋼纖維彎曲2次試樣應不斷裂；Ⅲ類和Ⅴ類鋼纖維向最易彎折方向彎折90°試樣應不斷裂，要求至少90%的樣品應達到要求。

加工碎屑試驗：
按照要求稱重取樣，記錄取樣的重量，注意稱量儀器的精度不應低于0.1g。人工挑選鋼纖維內含有因加工不良和嚴重銹蝕造成的粘連片、鐵屑及其雜質進行稱重記錄，然后采用相應的公式計算得出試樣的加工碎屑。當計算結果不超過1%時，則判定試樣合格。

彈性模量試驗：
鋼纖維彈性模量試驗使用變形前的母材進行測量，可通過10%Rm和30%Rm時的母材應力和應力變形得到彈性模量。

混凝土用鋼纖維作為一種摻入普通混凝土的短鋼纖維，能夠有效的阻礙混凝土內部微裂縫的擴展及宏觀裂縫的形成，能夠顯著地改善混凝土的抗拉、抗彎、抗沖擊及抗疲勞性能，具有較好的延性。對其進行檢測能夠更好的對其進行了解，能夠保障混凝土的力學性能。
